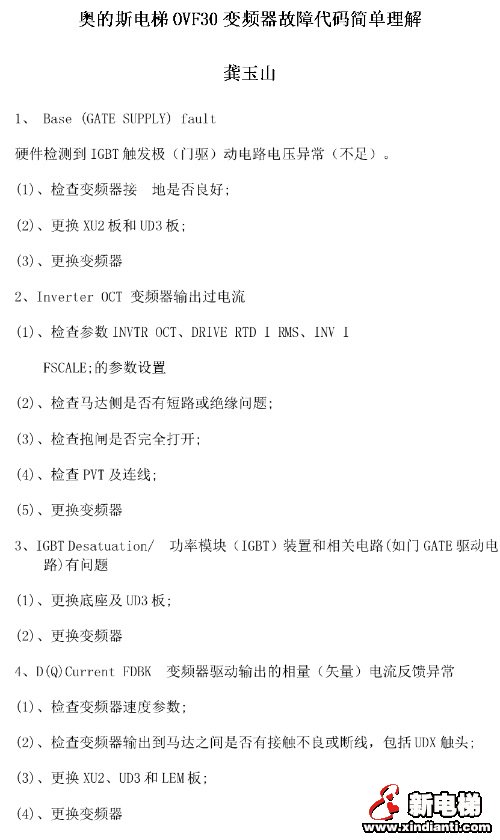

奥的斯电梯OVF30变频器故障代码简单理解

1、 base (GATE SUPPLY) fault

硬件检测到IGBT触发极（门驱）动电路电压异常（不足）。

(1)、检查变频器接  地是否良好;

(2)、更换XU2板和UD3板;

(3)、更换变频器

2、Inverter OCT 变频器输出过电流

(1)、检查参数INVTR OCT、DRIVE RTD I RMS、INV I

FSCALE;的参数设置

(2)、检查马达侧是否有短路或绝缘问题;

(3)、检查抱闸是否完全打开;

(4)、检查PVT及连线;

(5)、更换变频器

3、IGBT Desatuation/  功率模块（IGBT）装置和相关电路(如门GATE驱动电路)有问题

(1)、更换底座及UD3板;

(2)、更换变频器

4、D(Q)Current FDBK  变频器驱动输出的相量（矢量）电流反馈异常

(1)、检查变频器速度参数;

(2)、检查变频器输出到马达之间是否有接触不良或断线，包括UDX触头;

(3)、更换XU2、UD3和LEM板;

(4)、更换变频器

5、Current FDBK sum DSP

数字信号处理器（DSP）检测到三相输出电流矢量和不为0，并超过参数（INV IO LIMIT）逆变器电流刻度阀值

(1)、检查INV IO  LIMIT;

(2)、检查三相输出U、V、W绝缘;

(3)、检查VA/VB与XU2板的连线;

(4)、更换XU2板或LEM板;

(5)、更换变频器

6、Overtemp 马达或变频器过热

(1)、环境温度是否过高;

(2)、检查变频器风扇是否工作;

(3)、检查热敏及相关插件;

(4)、更换XU2板

7、Motor Overload 马达过载

(1)、检查速度参数，马达学习参数;

(2)、检查参数DRIVE RATED  RMS、MTR OVL TMR、MTR OVL I FAC、INV I

FASCALE;

(3)、检查MCSS加速度，加加速度及平衡系数参数;

(4)抱闸是否完全打开;

(5)马达连线;

(6)、平衡系数;

(7)、PVT及连线

8、Current mean  变频器处于待机状态时，三相输出电流平均值超过参数I OFFS MEAN LIM

(1)、检查此参数;

(2)、更换LEM板;

(3)、更换XU2板

9、Current variance  变频器处于待机状态时，某一相输出电流反馈值与其它两相差值超出参数I OFFS UARI LIM

(1)、检查此参数;

(2)、检查马达是否接地或短路;

(3)、更换LEM板;

(4)、更换PB板;

(5)、更换XU2板

10、DC link OVT 直流链路过电压

(1)、检查参数BUS OVT、BUS  FASCALE(如直流电压测量值与监控值不符，应调整此参数);

(2)、检查参数AC LINE-LINE  VOLTAGE是否与实际测量值相符;

(3)、检查制动电阻回路;

(4)、更换XU2板

11、DC link UVT 直流链路不足电压

(1)、检查参数BUS OVT、BUS FASCALE;

(2)、检查参数AC LINE-LINE VOLEAGE是否与实际测量值相符;

(3)、更换XU2板

12、Brake relay   DBSS已给MCSS发出了抱闸打开或释放的命令，但在允许的时间内未收到抱闸打开或释放的反馈信号

(1)、检查抱闸动作情况;

(2)、检查参数DELAY LFT  BRK;

(3)、检查原理图第8区LB继电器53-54触点，该触点作为抱闸反馈信号给DBSS;

(4)、如有抱闸开关功能，则应检查开关及相关电路

13、Sfty chain state 安全链（安全回路）断开

(1)、检查安全、门锁回路;

(2)、检查XU2板J10-7的U、D触点输入;

(3)、更换XU2板

14、UDX(not)pick no(nc)  位于AAA26800XU1/2板上的UDX继电器它的一副常开和一副常闭触点被PB板监控有错误动作

(1)、运行时，安全链断;

(2)、更换XU2板(此问题可能是XU2板上的R75选配不当所致)

15、UDX pick no(nc) warn 每次检修运行结束时都会出现这种现像是正常的

16、E2 Write protect在写保护打开时，有准备运行信号收到。写保护打开时，DBSS不允许运行

17、Mtr thermal cntct 马达热敏触点改变状态

(1)、环境过热;

(2)、热敏及回路有问题。检查M1-4与地有无30VDC;

(3)、更换XU2板

18、Dyn Brk Trnsistr  变频器待机时检测DBT端是民压如低于直流链路电压10%则产生故障。对于E311电梯，一旦检测出该故障，PIB板断开CBR，使变频器断电

19、Brake dropped 变频器检测到抱闸继电器触点反馈或抱闸开关动作错误

(1)、检查LB53-54触点;

(2)、如有抱闸开关，则检查开关及相关电路;

(3)、检查参数DELAY  BRK LFTD

20、Cnvtr phase imbal 三相供电（包括业主方电源的起点至电梯供电的所有开关点接触不良）或电压不平衡，实际电压值超过正负7%设置的参数“AC MAIN”的值  “AC IMBALANCE (PU)”的设定刻度值范围

(1)、检查该参数;

(2)、检查三相进线;

(3)、更换UD3板

21、Cnvtr AC UVT 三相进线电压低于AC LINE UVT设定范围

(1)、检查该参数;

(2)、检查三相电压是否低于设定值的10%

22、Host EPROM chksm PB板EPROM校验测试出错

(1)、更换PB板上U6EPROM;(2)、更换PB板
