电梯八大安全保护系统是怎样工作的?

2016-02-24 11:162124
来源:新电梯网作者:admin
电梯中国网讯

随着科技的进步,电梯也在进化。人们针对轿厢电梯可能发生的挤压、撞击、剪切、坠落、电击等潜在危险,设计出了八大保护系统:

1.超失速安全保护系统

电梯有三条钢缆,固定在滑轮上,由电机带动的滑轮会带动钢索运动,控制轿厢上下移动。

这三条钢索的断裂的几率很小,而且即使钢缆全被犯罪分子炸断,电梯也不会自由落体砸向地球:超失速安全保护系统会保障电梯的安全。

该系统由限速器与安全钳联动保护装置、上行超速保护装置构成。当电梯发生超速、失速、坠落等事故时,若电气触点动作不能使电梯停止,则速度达到一定值(如额定速度的115%)后, 限速器机械动作,并触发安全钳夹住导轨,将轿厢制停。

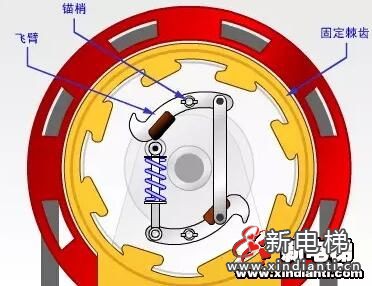

下图就是一个限速器的典型结构,当转动速度过快时,离心力会使飞臂向外运动,拉住缸体周围的棘齿,让滑轮停止运动。这时,调节绳的自我锁定状态会激活控制杆连接装置,触发安全钳,令轿厢停止。


电梯限速器,可以在电梯超速失速时停止。(工作动画请见回帖1楼与2楼)

2.终端越位安全保护系统

如果限速器与安全钳也失效了怎么办?电梯会一掉到底……不过不用慌,还有补救措施,这就是避免电梯冲顶或墩底的终端越位安全保护系统。它设在井道内上下端站附近,由减速开关、强迫换速开关、限位开关、极限开关和缓冲装置组成。

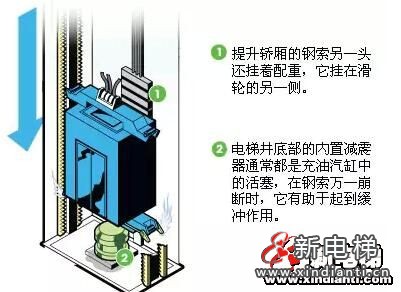

在井道上下端站附近的缓冲器会吸收下落电梯的动能。

电梯冲向井底时,轿厢就会碰到限位开关,制停指令使电梯不能继续运行。如果运行仍未停止,极限开关则会启动,切断主电路,停止驱动主机运转(如果它还在转的话)。而缓冲装置就是安置在井道两端的液压或弹簧缓冲器,可以吸收故障电梯的动能,减轻人员伤害。

3.紧急停止安全保护系统

除了上面的被动停止措施外,电梯还拥有主动停止的功能。当发生紧急情况时,必须立即就近控制电梯,紧急停止安全保护系统就发挥作用了。这种急停开关就是我们常见的那个红色停止按钮,当按下按钮时,电梯就会立刻停止运行,以供检修。

在火灾发生时,电梯的消防按钮还拥有“立刻返回基站”的功能,帮助消防人员快速疏散困在电梯中的乘客。

4.非正常停止安全保护系统

当停电、故障等原因可造成电梯突然停驶,将乘客被困在轿厢内时,非正常停止安全保护系统就该发挥作用了。具有停电平层功能的电梯可以通过使用应急电源,让轿厢停止在最近的楼层,以解救被困人员。

此外,电梯还设有由应急电源供电的应急照明和紧急报警装置,被困人员可以使用电梯里的通讯装置求救。救援人员会手动将电梯就最近一层楼平层,再用三角钥匙打开电梯门,将被困人员从轿厢中救出。

5.层轿门安全保护系统

进出电梯时容易发生“被门挤了”的事故?电梯君也有相应的防范措施。电梯层轿门安全保护系统主要由门防夹安全保护、门锁、自动关闭层门装置、门联锁安全保护等组成。

门防夹安全保护:通常是接触式或光电式,若检测到关门区域有障碍物,门就会重新打开,避免挤压事故发生。
门联锁安全保护:只有当层门和轿厢门关闭后,电梯才能启动运行。而当所有层的门都关闭时,电梯才可以升降,避免开层门检修时电梯运行造成事故或人员不慎掉入井道。
6.超载安全保护系统

电梯超载运行很危险,一般在轿底或曳引钢丝绳端接处安装有轿厢称重装置。超载时,会向控制系统发出超载信号,阻止电梯运行,同时发出那令人尴尬的蜂鸣声。

7.防机械损伤安全与电气安全保护系统

为了防止意外的机械损坏,上文中提到的限速器等安全装置附近都应该设有警示标志与护栏。而电梯各个安全保护系统的电气安全保护开关会串联在一起,构成安全保护电路。只要有一个开关动作,安全保护电路就处于断路状态,电梯停止运行,确保安全。

除了上面复杂的安全措施外,质监局还规定:电梯每15日就需要进行一次维护保养,每年都需要进行安全检查,才可投入运营,以确保电梯的安全。

如果电梯突然停止,千万不要试图把门扒开,也不要像电影里那样,从顶上翻出去。老老实实呆在电梯里,用电话求救,自然会有救援人员来帮助你的。而当电梯处于维修状态,层门大开时,也不要向里面探头,以防高空坠落。
